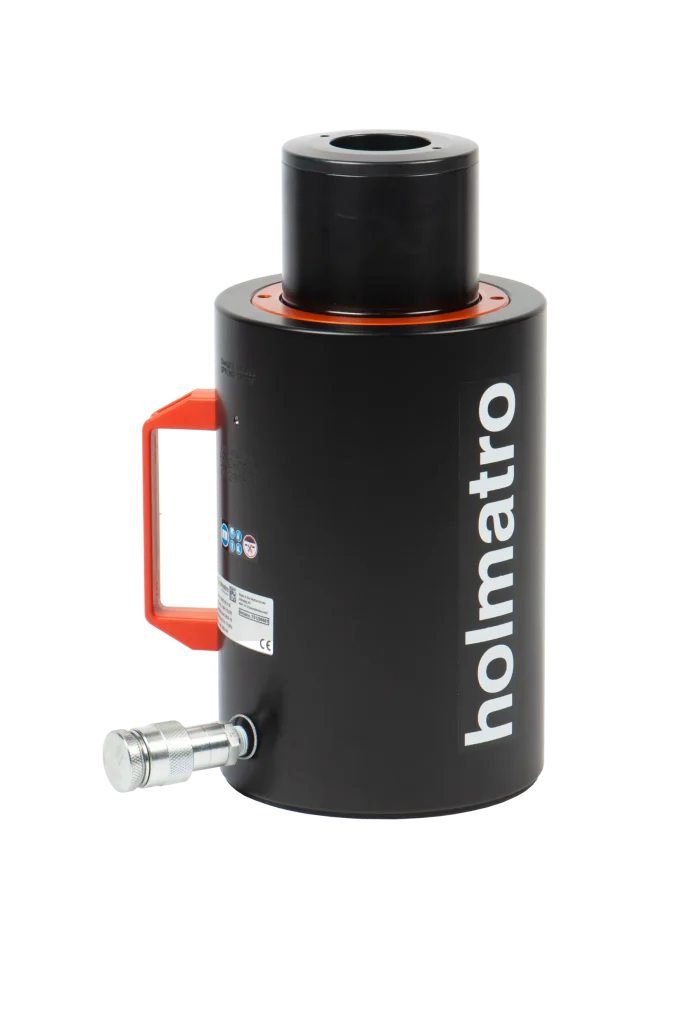

Aluminium Hohlkolbenzylinder HAHC60S15

Holmatro-Aluminium-Hohlkolbenzylinder (HAHC) bieten Vielseitigkeit mit einem einzigartigen Hohlkolbendesign, das effiziente Druck- und Zugvorgänge ermöglicht. Diese Zylinder wurden speziell für Zugaufgaben entwickelt und arbeiten nahtlos mit Zugstangen zusammen. Dadurch werden deren Zugfähigkeiten verbessert. Bis zu 60 % leichter als die Stahlvariante. Das macht sie zur idealen Wahl für die Optimierung von Produktivität und Effizienz in verschiedenen Industriebetrieben.
Standardmäßig enthalten:
  • Kupplungsdose mit hohem Durchfluss A118
  • Hohlem Druckstück; verhindert Schäden an der Kolbenstange
  • Größere Zylinder sind zum einfachen Tragen und Positionieren mit klappbaren Handgriffen ausgestattet
Holmatro-Aluminium-Hohlkolbenzylinder (HAHC) bieten Vielseitigkeit mit einem einzigartigen Hohlkolbendesign, das effiziente Druck- und Zugvorgänge ermöglicht. Diese Zylinder wurden speziell für Zugaufgaben entwickelt und arbeiten nahtlos mit Zugstangen zusammen. Dadurch werden deren Zugfähigkeiten verbessert. Bis zu 60 % leichter als die Stahlvaria...
Finde einen Partner

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Jetzt konfigurieren

Über die Aluminium Hohlkolbenzylinder HAHC60S15

Spezifikationen

Choose unit system
Details
Artikelnummer
100.112.378
Grundspezifikationen
Modell
HAHC60S15
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/MPa)
Leistung
Tonnage
60 t
Tonnage
132277 lb
Hub
150 mm
Hub
5.9 in
Bauhöhe
363 mm
Bauhöhe
14.3 in
Kapazität
606 kN / 61.8 t / 606 / 61.8 (kN/t)
Kapazität
136234 lbf
effektive Druckfläche
84.2 cm2
effektive Druckfläche
13.1 sq. in.
Allgemeine Daten
erforderlicher Ölinhalt (effektiv)
1263 cc
erforderlicher Ölinhalt (effektiv)
42.7 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Aluminium
Zylindertyp
Hohlkolben
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
21.8 kg
Gewicht, einsatzbereit
48.1 lb
Technische Zeichnung Abmessungen
Abmessung A
363 mm
Abmessung A
14.3 in
Abmessung B
186 mm
Abmessung B
7.3 in
Abmessung C
110 mm
Abmessung C
4.3 in
Abmessung D
80 mm
Abmessung D
3.1 in
Abmessung E
33 mm
Abmessung E
1.3 in
Abmessung F
276 mm
Abmessung F
10.9 in
Abmessung G
43.5 mm
Abmessung G
1.7 in
Abmessung H
150 mm
Abmessung H
5.9 in
Abmessung R
56 mm
Abmessung R
2.2 in
Winkel A1
40 °
Normen
ASME
B30.1

Technical Drawing

Hollow Plunger Cylinder HAHC

jpg
30.1 KB
Herunterladen

Merkmale

Bis zu 60 % leichter im Vergleich zu Stahlzylindern -einfach & ergonomisch
Kompakte Bauweise und niedrigere Einbautiefe
Geeignet zum Ziehen, Heben und Spannen in allen Positionen
DuoPower-Ring; eine Kombination aus einer überragenden Dichtung und einem extrem starken Verbundlager für eine längere Lebensdauer
Die Kolbenstange ist mit einer gehärteten Eloxalschicht überzogen, mit der sie extrem verschleißfest und korrosionsbeständig wird
