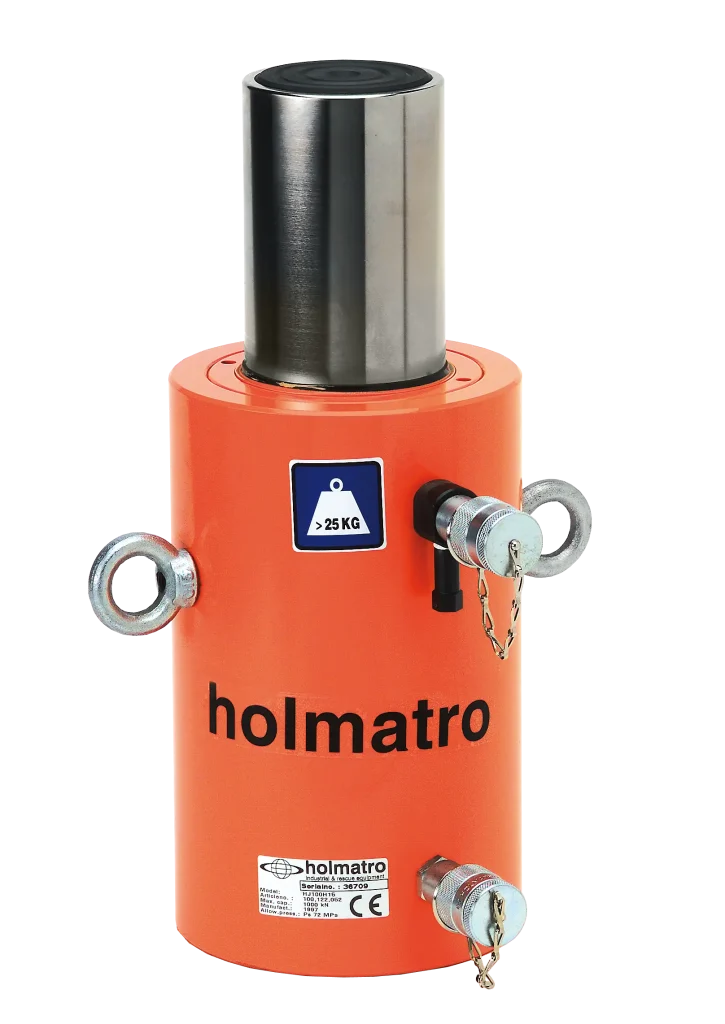

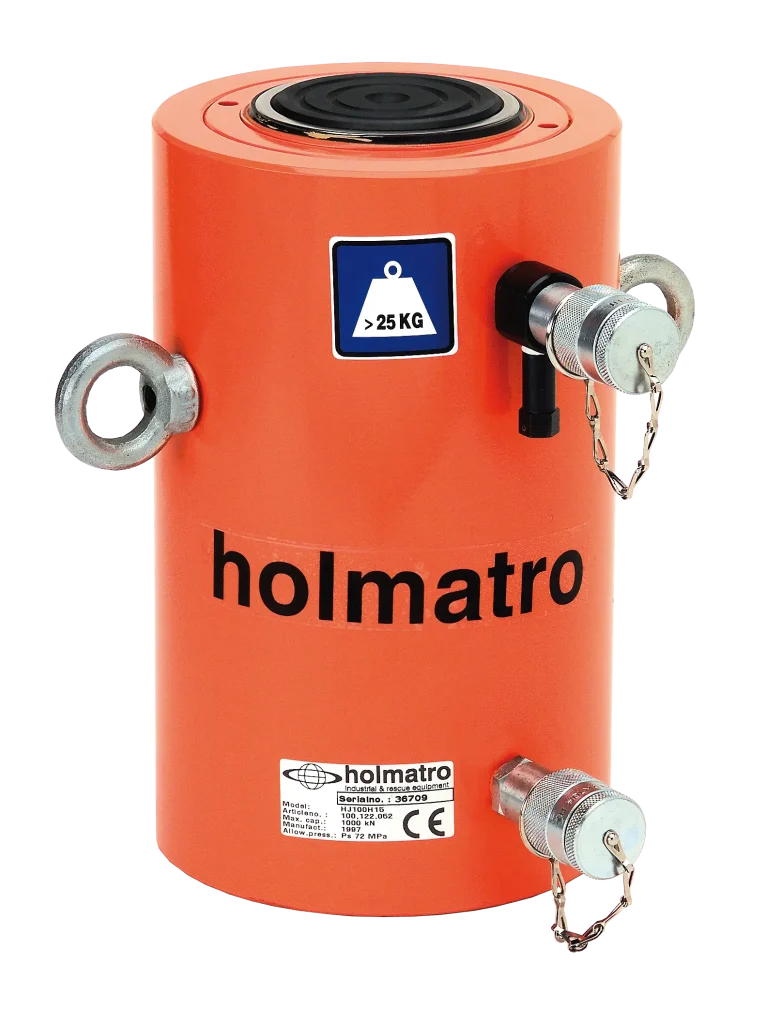

Zylinder HJ 100 H 5
Über die Zylinder HJ 100 H 5
Spezifikationen
Details
Artikelnummer
100.122.009
Grundspezifikationen
Modell
HJ 100 H 5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
100 t
Tonnage
220462 lb
Hub
50 mm
Hub
2 in
Bauhöhe
170 mm
Bauhöhe
6.7 in
Kapazität
1029.3 kN / 105 t / 1029.3 / 105 (kN/t)
Kapazität
231396 lbf
effective Druckfläche (Drücken)
143 cm2
effective Druckfläche (Drücken)
22.2 sq. in.
effective Druckfläche (Einfahren)
56.6 cm2
effective Druckfläche (Einfahren)
8.8 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
433 cc
erforderliche Ölinhalt (effektiv)
14.6 oz
erforderliche Ölinhalt (Drücken)
716 cc
erforderliche Ölinhalt (Drücken)
24.2 oz
erforderliche Ölinhalt (Einfahren)
283 cc
erforderliche Ölinhalt (Einfahren)
9.6 oz
Ausführung
doppelt
Rücklauftyp
Hydraulik
Material
Stahl
Zylindertyp
Schwerlast
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
29 kg
Gewicht, einsatzbereit
63.9 lb
Technische Zeichnung Abmessungen
Abmessung A
163 mm
Abmessung A
6.4 in
Abmessung B
178 mm
Abmessung B
7 in
Abmessung C
105 mm
Abmessung C
4.1 in
Abmessung D1
70 mm
Abmessung D1
2.8 in
Abmessung D2
85 mm
Abmessung D2
3.3 in
Abmessung E
27 mm
Abmessung E
1.1 in
Abmessung F
163 mm
Abmessung F
6.4 in
I-Typ
I-1
Abmessung P
52 mm
Abmessung P
2 in
Technical Drawing
Technical Drawing Of Cylinder – Hydraulic Return
Merkmale
Flaches Druckstück; verhindert die Beschädigung der Kolbenstange, leicht austauschbar dank beweglichem Druckstück
Sicherheitsventil zum Schutz vor Überdruck auf der Rücklaufseite; A418
